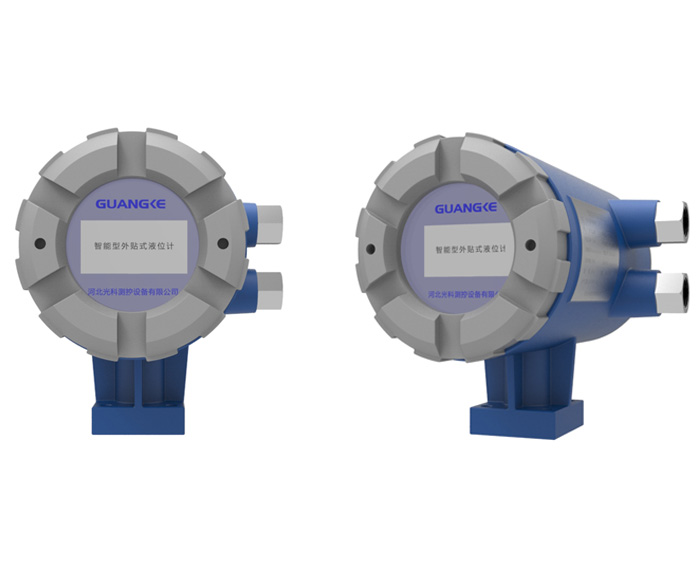

GKYWG-60外贴式液位计

在线订购
产品详情

产品概述

GKYWG-60外贴式液位计(以下简称液位计)采用了我公司自行研发的信号处理技术及高速信号处理芯片,不会受到罐壁厚度的影响,实现了对密闭容器内液位高度的非接触式准确测量。超声波传感器(探头)安装于被测容器外壁的正下方(底部),无需对被测容器开孔、安装简易、不影响生产。能实现对高压密闭容器内的各种有毒物质、强腐蚀物质及各种纯净液体液位的准确测量。液位计对液体介质和容器的材质无特殊要求,并采用隔爆型防爆设计,满足防爆要求,可广泛应用于石油,化工,食品,水处理等行业。

工作原理

GKYWG-60外贴式液位计采用了回声测距原理,利用高可靠性的超声波换能器,再加以我公司自主研发的软件,对声波的发射与接收的数字信号进行高速处理,从而获得准确的液位高度值,实现了对液位的测量,测量值除了仪表就地显示外,还可以输出4~20mA的标准信号远传至控制室,另可通过HART通讯接口读取和设定仪表的基本参数。

GKYWG-60智能型外贴式液位计是将测量传感器用磁力吸附的方式外置于储罐外壁即可实现测量罐体内液位高度的一种新型液位仪表,这种测量方式简单,属于完全的非接触式测量,解决了很多特殊工况的液位测量难题,如高压力容器,储存强腐蚀性容器,剧毒性容器的液位测量。

功能特点

非接触式测量。超声波传感器(探头)在容器外部利用磁力吸附式,无需对被测容器开孔,就可以实现液位测控;

自动校准功能。液位计具有自校准功能;

具有测量稳定性高。相比市面同款的超声波外贴液位计,该液位计采用了数字的人工智能算法,该算法具有稳定性高的特性,可确保测量稳定性;

低声速测量,实现无言区测量;

红外调试功能。方便的红外调试功能,特别适用于在危险场合下不宜开盖调试的场合;同时降低了调试难度;

自诊断功能。液位计具有对自身工作状态的诊斷功能,同时也具有硬件诊斷功能;这样增加了液位计的可靠性与稳定性;

一键恢复功能。当液位计工作异常,可以通过调试器,一键恢复到正常状态;

就地显示及远传功能。液位计既可以方便的在现场显示液位值,又可以通过通讯接口将其远传至控制室;

LCD显示屏多元化。液位计就地显示屏可通过遥控器来设定改变液位计的各项参数,代替了笔记本调试;

防雷击,仪表设计具有防雷击功能,可用在雷区。

技术参数

供电电源:24DCV±15

模拟输出:4-20mA,负载750Ω

通讯接口:RS-485/HART

量程规格:3m 5m 10m 20m 30m

显示分辨率:1mm

时间重复性:1mm

迁移量:±10m

液晶屏幕显示:6位LCD

结构:铸铝

防护等级:IP66

防爆标志: EXdmbIICT6 Gb ExdIICT6 Gb

主机使用环境温度:-40℃-+70℃

湿度:15%-100%

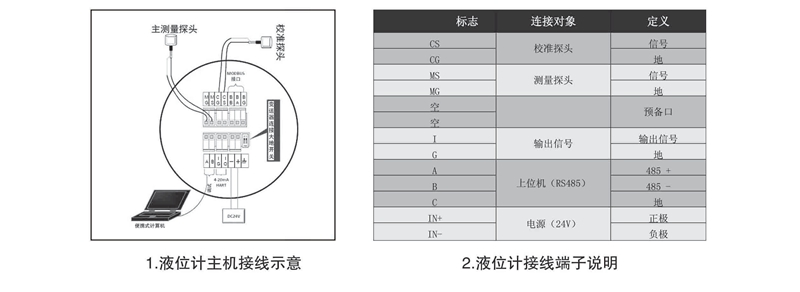

电气连接

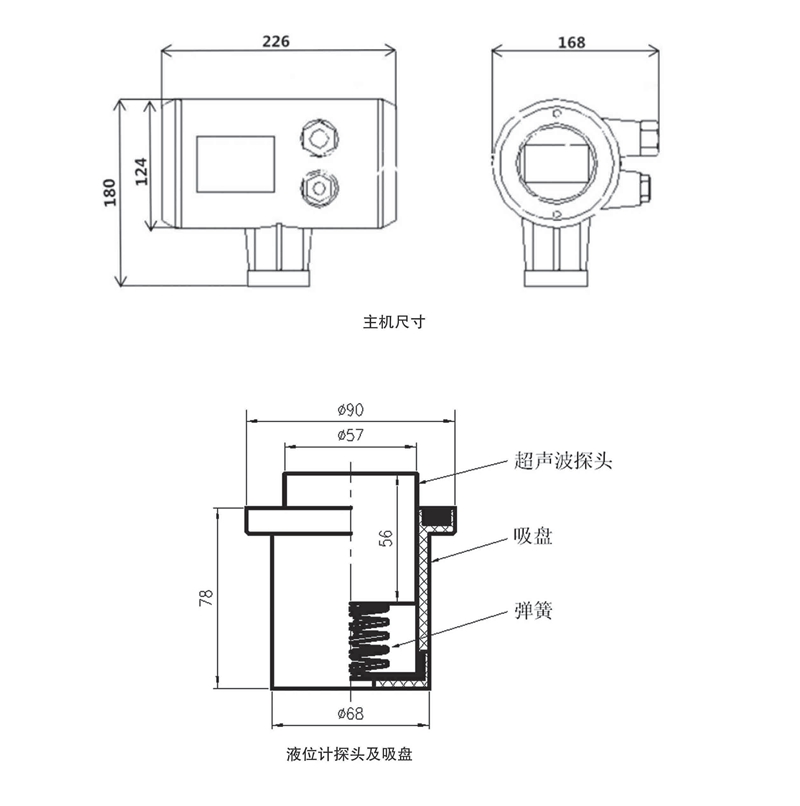

产品及安装形式

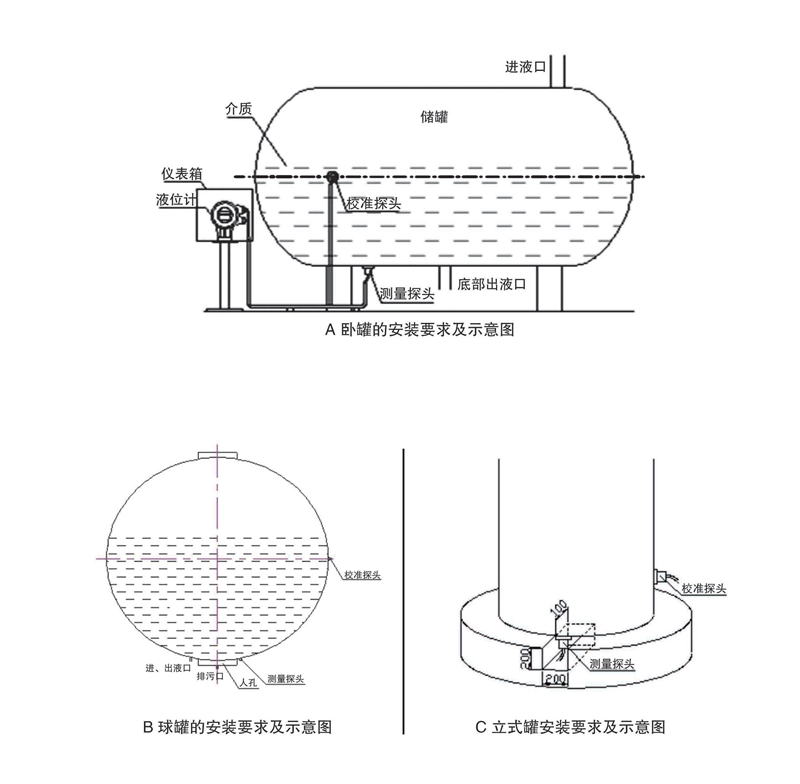

安装形式

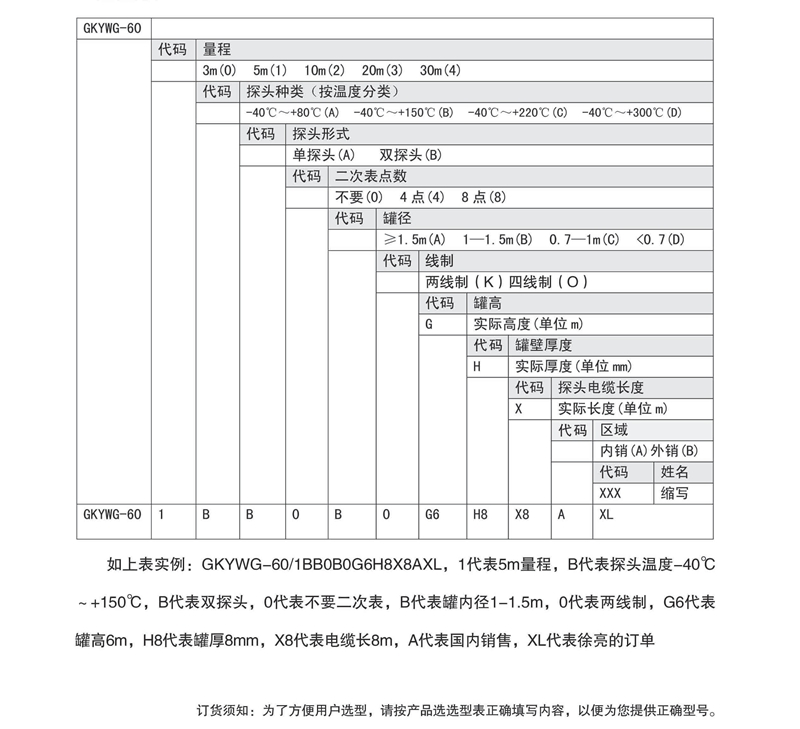

选型表
